Reparación de Placas Epson
Si tu impresora Epson no enciende o tiene problemas eléctricos, es probable que la falla esté en la placa principal. En esta guía técnica aprenderás cómo diagnosticar y reparar una placa Epson cuando las pistas de cobre se han dañado, utilizando puentes directos desde los componentes de control.
Esta es la misma técnica que aplican los técnicos especializados en reparación de impresoras Epson, y te permitirá recuperar equipos que de otra forma serían dados de baja.
¿Qué necesitas antes de empezar, con la reparación de placas Epson?
Antes de intervenir la placa, asegúrate de tener a mano los siguientes materiales:
- Multímetro digital con función de continuidad (beep)
- Soldador de punta fina y estaño
- Flux para soldar
- Cable delgado para puentes (wire wrapping)
- Lupa o microscopio de reparación (recomendado)

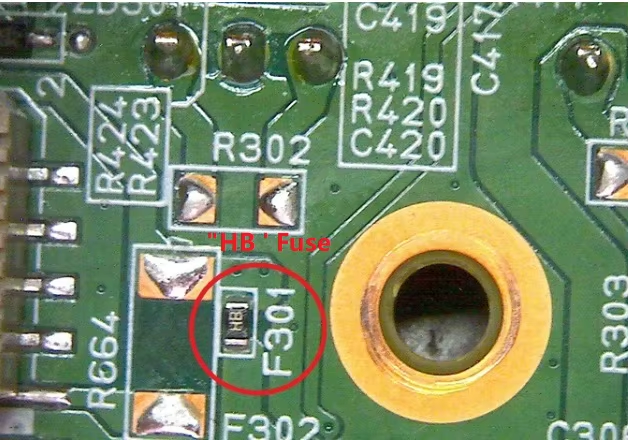

1. Reparación del fusible F1de placas Epson
El fusible F1 protege la línea de 42V que alimenta el cabezal de impresión. Es uno de los componentes que más falla en las placas Epson, y al momento de retirarlo, debe hacerse con cuidado, no usar demasiado calor ya que se pueden levantar las pistas de cobre cercanas y se dañen.
Cuando esto ocurre, la solución es realizar un puente directo que lleve la energía al cabezal sin pasar por la pista dañada.
2. Diagnóstico y reparación de transistores MOSFET
Los transistores son los encargados de controlar el paso de corriente hacia el cabezal. En muchos modelos Epson, los transistores que más frecuentemente fallan son el par A2222 y C6144, aunque esto puede variar según el modelo específico.
Cómo identificar los pines del transistor
- Emisor
- Base
- Colector
Consulta el datasheet del componente específico de tu placa para confirmar la disposición de pines, ya que puede variar entre modelos.
Prueba de corto con multímetro
Coloca el multímetro en modo de continuidad. Si al medir entre las patas del transistor escuchas un pitido o beep, significa que el componente está en corto circuito interno y debe ser reemplazado obligatoriamente. Sustitúyelo por uno de las mismas especificaciones.
3. Diagnóstico del circuito integrado de control (IC)
Si los transistores están en buen estado pero la impresora sigue sin encender, el siguiente punto a revisar es el circuito integrado de control, también llamado IC o chip controlador.
Cómo verificar el IC
El IC envía la señal de activación hacia la base de los transistores. Para comprobar si está funcionando correctamente:
- Identifica la señal en la base de los transistores.
- Rastrea esa señal hasta los pines 1 y 2 del IC.
- Mide continuidad entre esos puntos con el multímetro.
Si hay continuidad, el IC está enviando la señal correctamente y no es el origen del problema. Si no hay señal, el IC puede estar dañado y requerirá reemplazo.
4. Componentes críticos cuando la placa no enciende
Si la placa está completamente muerta, sin ninguna señal de vida, antes de reemplazar el IC o los transistores revisa estos tres componentes específicos. Son los responsables de la mayoría de los casos de “placa muerta” en impresoras Epson.
C85 — Condensador en corto
El capacitor identificado como C85 en el esquema de la placa es uno de los que más frecuentemente se pone en corto circuito. Cuando esto ocurre, bloquea completamente el encendido del equipo. Mídelo con el multímetro en modo de continuidad: si hace beep, está en corto y debe reemplazarse.
Diodo SK y similares
Los diodos rectificadores de la fuente, como el diodo SK y otros de la misma sección, también pueden entrar en corto. Un diodo en corto en la línea de alimentación impide que llegue tensión al resto de la placa. Verifícalos siempre antes de avanzar al diagnóstico de componentes más complejos.
Capacitores electrolíticos
Los capacitores electrolíticos son los cilindros grandes que filtran y estabilizan la energía proveniente de la fuente de poder. Con el tiempo se degradan, pierden capacitancia o directamente entran en corto. Inspecciónelos visualmente primero: si la parte superior está abombada o tiene rastros de electrolito seco, el capacitor está dañado. Confírmalo con el multímetro.
Orden de diagnóstico recomendado
Para ahorrar tiempo y evitar reemplazar componentes innecesarios, sigue este orden al intervenir una placa Epson:
- Revisar C85 y diodos de la fuente
- Verificar capacitores electrolíticos
- Probar transistores MOSFET con multímetro
- Rastrear señal hasta el IC de control
- Evaluar pistas de cobre y realizar puentes si es necesario
Conclusión
La reparación de placas Epson es completamente viable si se sigue un diagnóstico ordenado. La mayoría de las fallas se concentran en pocos componentes: el fusible F1, los transistores MOSFET, el IC de control y los capacitores de la fuente. Con un multímetro, materiales básicos de soldadura y esta guía, puedes recuperar equipos que aparentemente no tienen solución.
¿Tienes dudas sobre algún modelo específico? Déjala en los comentarios y con gusto te orientamos.
